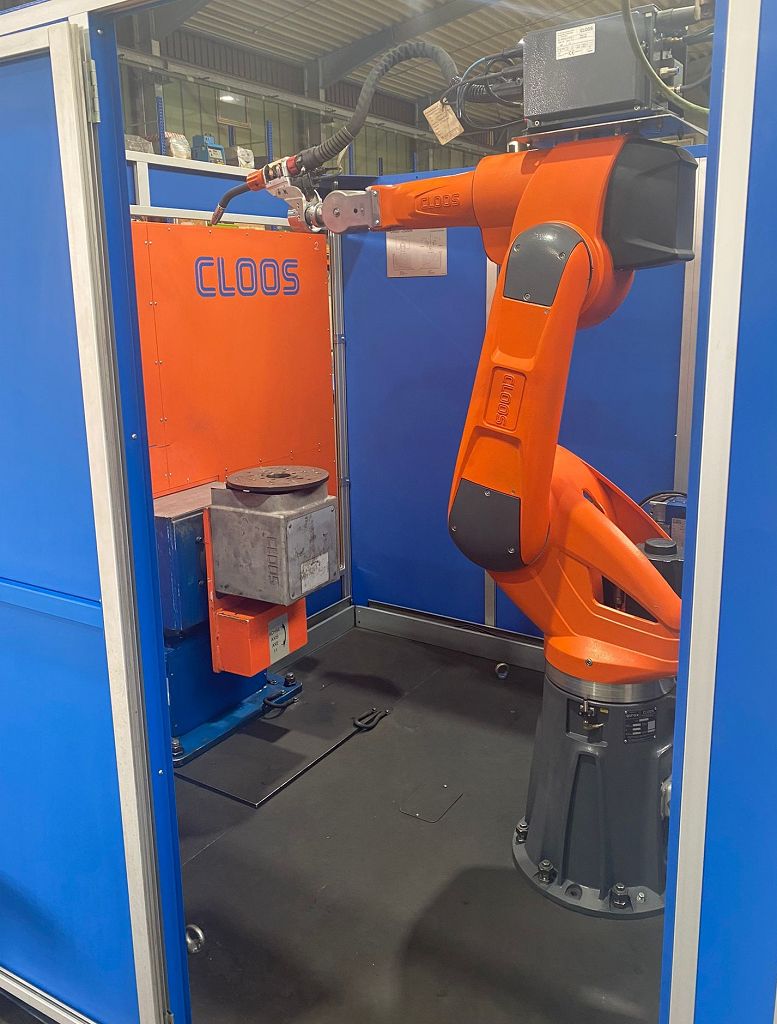

In einer staplerfähig Schweißzelle mit aufgesetzten Trennwänden ist der Schweißroboter Cloos Romat 320 auf einem Standsockel für stehende Roboteraufnahme verbaut.Die Steuerung Rotrol II V4  beinhaltet die Softwareoptionen Gasdüsensensor, Lichtbogennahtsuchen, Punkteditor .
Der Zweistationentakttisch inkl. 2 Drehschwenkeinheiten "Aufnahmegewicht 250 kg, Durchdrehradius 300 mm, Drehbereich +/- 360 Grad", Blendschutz mitdrehender am Manipulator, ist ebenfalls in der
Roboterzelle verbaut.

Schweißtechnisch ausgestattet ist die Roboterzelle mit:

• Schweißgerät Cloos GLC 553 MC III

• Drahtantrieb CK 98 DR-O mit Zusatzantrieb

• Brennerreinigung
• Brennerschlauchpaket 3,5m
• Schweißbrenner MRW 500
• Brennerprüflehre
• Draht-Vorratsbehälter
• Drahtführungsschlauch für Draht-Vorratsbehälter 15 kg und Drahtfass

Die in die Robotersteuerung integrierte Verbindungssteuerung bedient:

• Startvorwahl mit Lichtgitter inkl. Ständer
• Servicetür
